1、同步帶齒形分類

      梯型齒同步帶分為：最輕型MXL、超輕型XXL、特輕型XL、輕型L、重型H、特重型XH、超重型XXH，共七種，這幾種是目前市場用的最廣泛的。

      特殊齒型的同步帶又分為：最輕型T2.5、輕型T5、重型T10、最重型T20，現市場上又有AT5，AT10，AT20的，很多工程師又會問這幾款跟非AT的區別呀，AT型的齒型跟T型的差別底部為圓弧齒，而T型為全梯型齒，相對AT的傳動會更精密一點，傳動間隙小，當然噪音也會小些。

      全圓弧齒同步帶：HTD3M HTD5M HTD8M HTD14M HTD20M，圓弧齒同步帶傳動動精度高，噪音小。

      半圓弧齒同步帶：半圓弧齒同步帶又稱高扭矩同步帶，半圓弧齒同步帶是日本三星公司的名詞，型號有，S2M、S3M、S4.5M、S5M、S8M、S14M，這種齒型的同步帶是高扭矩同步還高精度同步帶，當然生產精度也高，價格相對也比較貴。

      精確圓弧齒同步帶：1.5GT 2GT 3GT 5GT 這幾種同步帶目前國內生產廠家還是很少，以進口為主，市場也不，一般用于高精傳動，進口設備常見，這幾種型號為世界第一條橡膠三角皮帶生產廠家蓋茨（GATER）廠家生產，此型號皮帶一般在自動化控制設備上用。

      8YU同步帶：也是所半圓弧齒同步帶，適合高速傳動，高扭矩，傳動速度可達1000rpm/min，一般用于醫療設備。

      修正圓弧齒同步帶：RPP5M RPP8M 齒型為兔牙型，轉彎效果好，適合高速傳動。一般用于機械手設備。

      2.同步帶型號與材質在目前市場上的運用：

      MXL XL L H XH XXH 的同步帶目前在運用最廣泛，可用聚氨酯和橡膠材質生產

      HTD3M HTD5M HTD8M HTD14 HTD20M 運用廣泛可用聚氨酯和橡膠材質生產

      S2M S3M S4.5M S4.5 S8M S14M 運用廣泛 橡膠材質生產

      1.5GT 2GT 3GT 5GT 運用不廣泛（盡量避免用此型號） 橡膠材質生產

      8YU 運用不廣泛 橡膠材質生產

      RPP5M RPP8M 運用不廣泛 環帶為橡膠材質生產 開口帶為降氨酯材質生產

      3.同步帶又分為單面齒同步帶和雙面齒同步帶

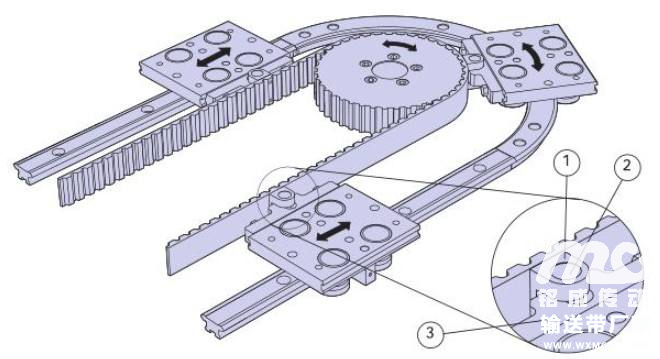

      方型齒雙面齒同步帶 DXL DL DH

      圓弧齒雙面齒同步帶 3M-DL 5M-DL 8M-DL 14M-DL

      雙面齒同步帶主要用途顧名思義，適現雙面?zhèn)鲃?dòng)，適現同步、同時、雙效率。

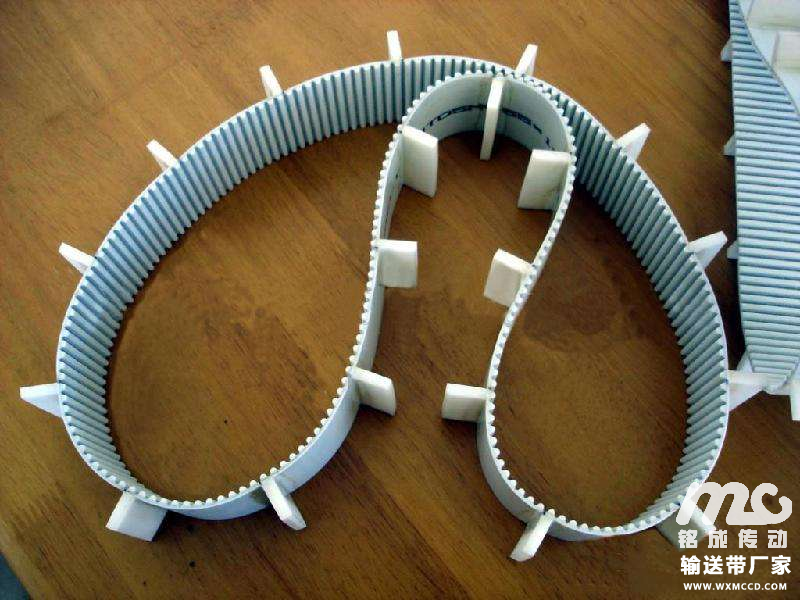

      4.接駁同步帶

      接駁帶是聚氨酯（PU）材質的同步帶，經過熱融對接而加工成的環帶，可接駁尺寸如下：

      寬150mm內任意寬均可加工

      同步帶周長最短500mm以上均可加工

      500mm長以每齒增加至200米內均可加工

      顏色為：乳白色

      5.開口帶

      可分為橡膠開口帶和聚氨酯（PU）開口帶

      橡膠開口帶可加工長度為100米內

      PU（聚氨酯）可加工長度為300米內
